Descripción del Producto
✓
Permite una instalación fácil, rápida y rentable.
✓
Espacio flexible de los postes soporta diferentes cargas de viento y nieve.
✓
Material de alta calidad en aluminio y sus 304.
✓
Tratamiento de superficies altamente resistente a la corrosión.
✓
Los tornillos y las tuercas van con cada componente necesario.
✓
Fijaciones y tuerca de raíl totalmente configurados para ahorrar en la compra de piezas adicionales.
✓
Cálculo mecánico y fiabilidad probados para garantizar una calidad de producto elevada.
✓
12-25 años de sistema y garantía estructural.
| Especificaciones Técnicas |

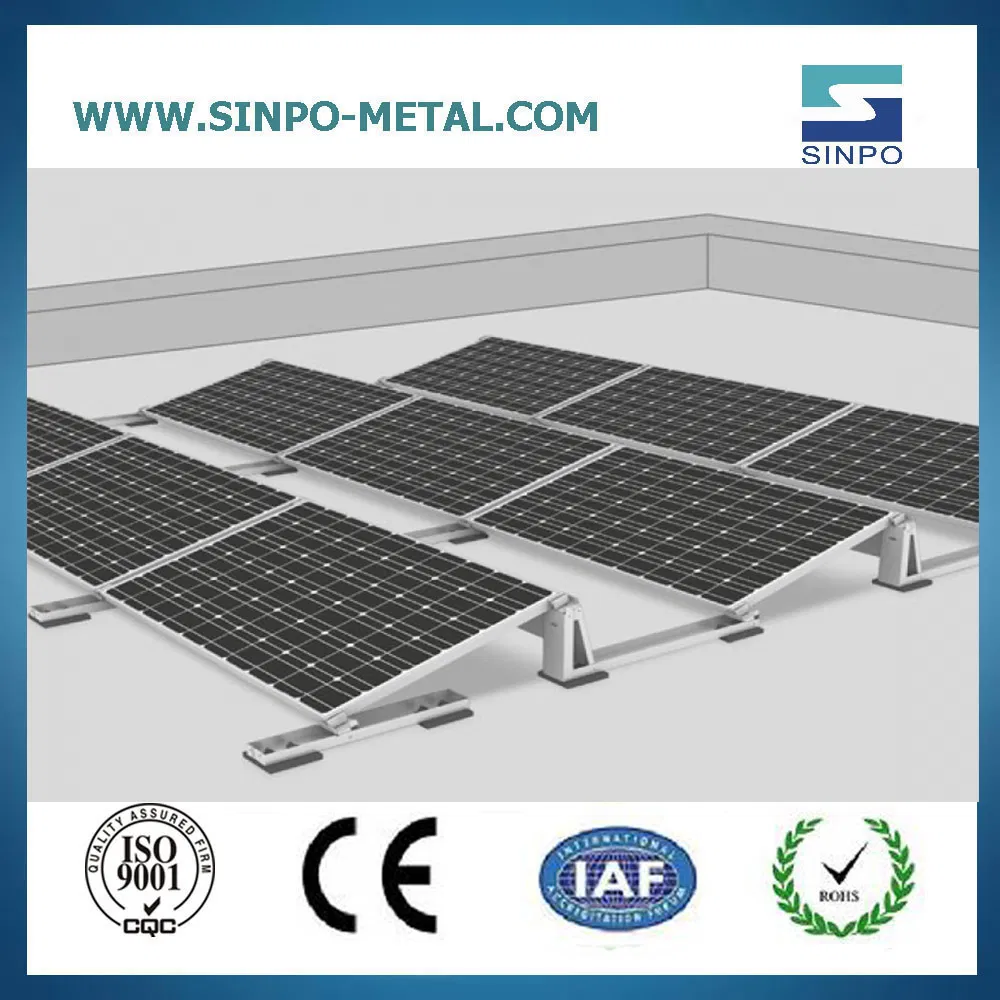

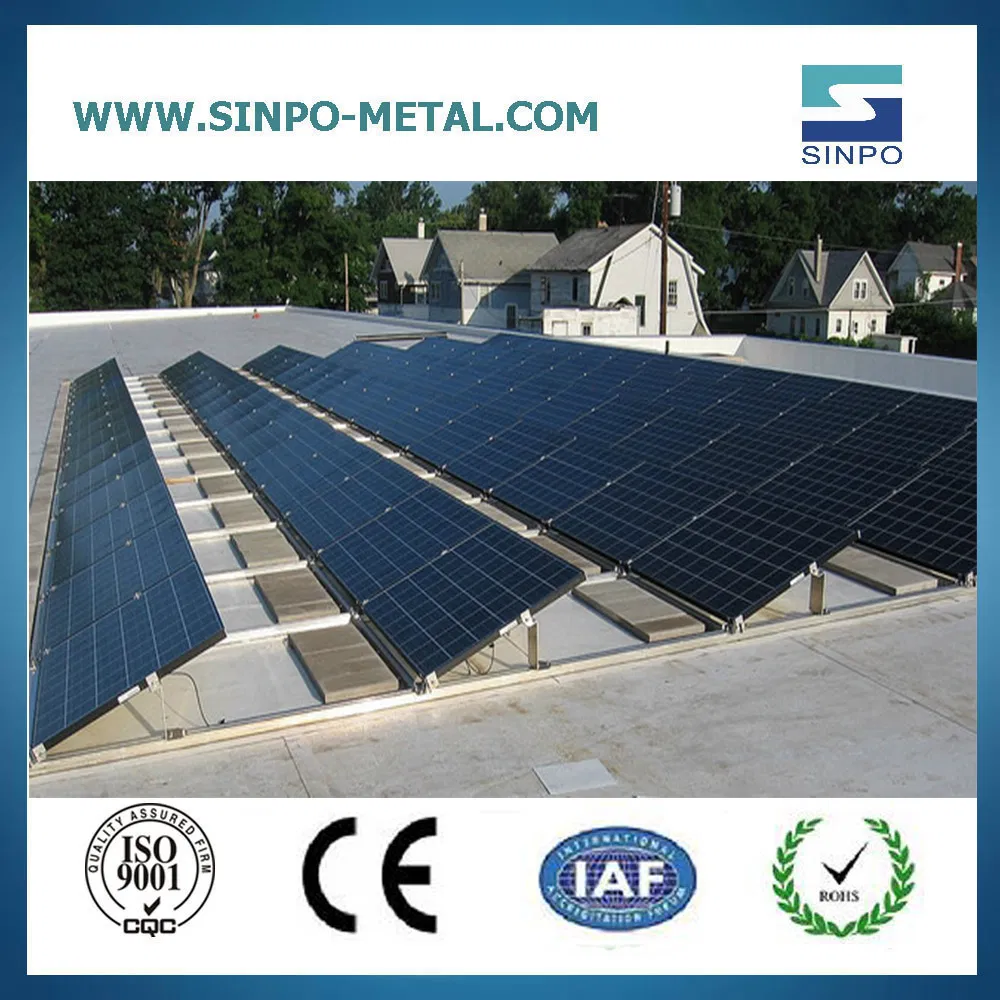

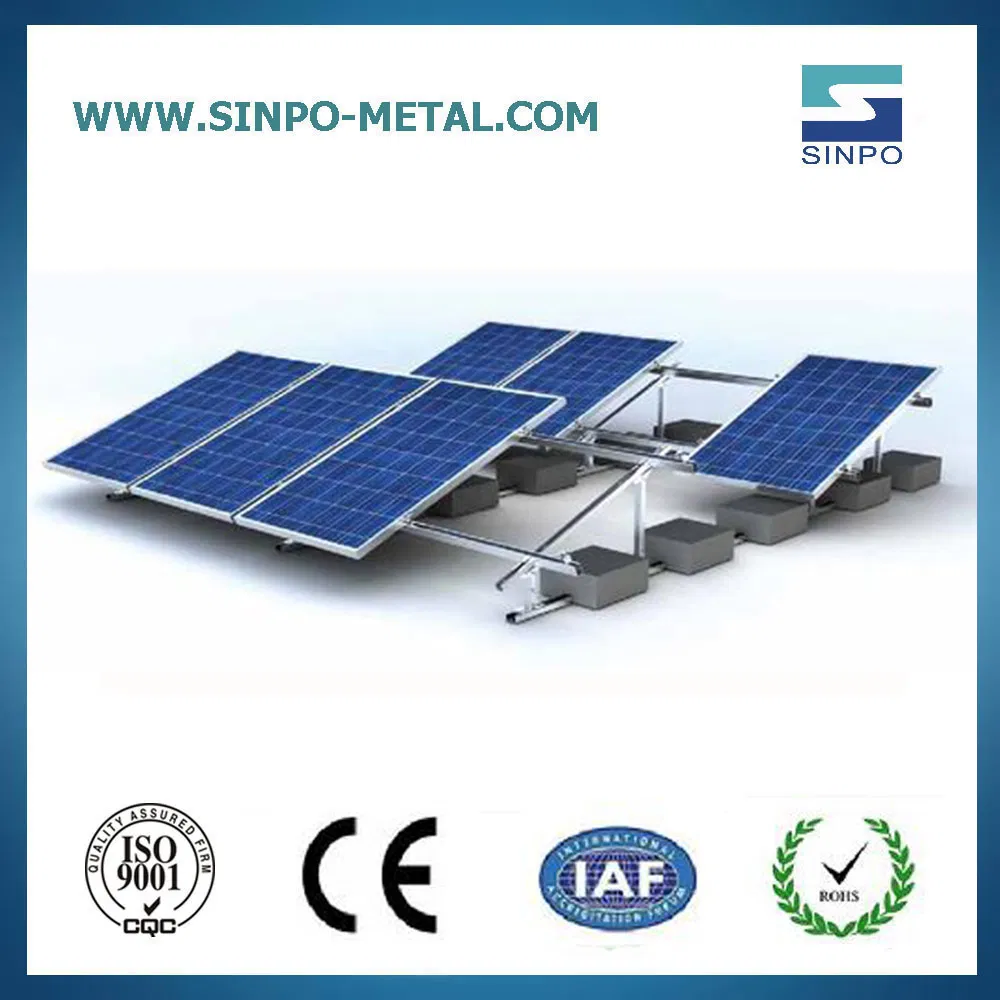

| Tipo | Sistema de montaje solar para techo de hormigón plano |
| Sitio de instalación | De acuerdo con sus necesidades |
| Material | Aluminum 6000 series |
| Material de fijación | Aluminio |
| Velocidad del viento | < 60m/s |
| Carga de nieve | Hasta 1,4KN metros cuadrados |
| Tipo de panel solar | Enmarcado o sin marco |
| Orientación del panel | Transversal o vertical |
| Estándar de diseño | CE; ISO9001; SGS |
| Garantía de calidad | 12-25 años |
| Duración | Más de 20 años |
| Plazo de entrega | 7-15 días |
| Paquete | Embalaje estándar |
Lista de Materiales para 1KW
| NO |
Nombre |
Tamaño (mm) |
CANT |
Material |
| 1 | Columna delantera | 41*41*2 | 3 | Q235 |
| 2 | Columna posterior | 41*41*2 | 3 | Q235 |
| 3 | Haz | 41*41*2 | 3 | Q235 |
| 4 | Carril | 41*41*2*2100 | 4 | Q235 |
| 5 | Base | 150 | 6 | Q235 |
| 6 | Adaptador | - | 6 | Q235 |
| 7 | Joiner | - | 2 | Q235 |
| 8 | Abrazadera intermedia | 30-47-60 | 6 | AL6063 |
| 9 | Abrazadera final | W40-60-16 | 4 | AL6063 |
| 10 | Tornillo hexagonal | M10*70 | 12 | Galvanizado |
| 11 | Tornillo hexagonal | M10*25 | 24 | Galvanizado |
| 12 | Tornillo hexagonal | M8*40 | 10 | 304 |

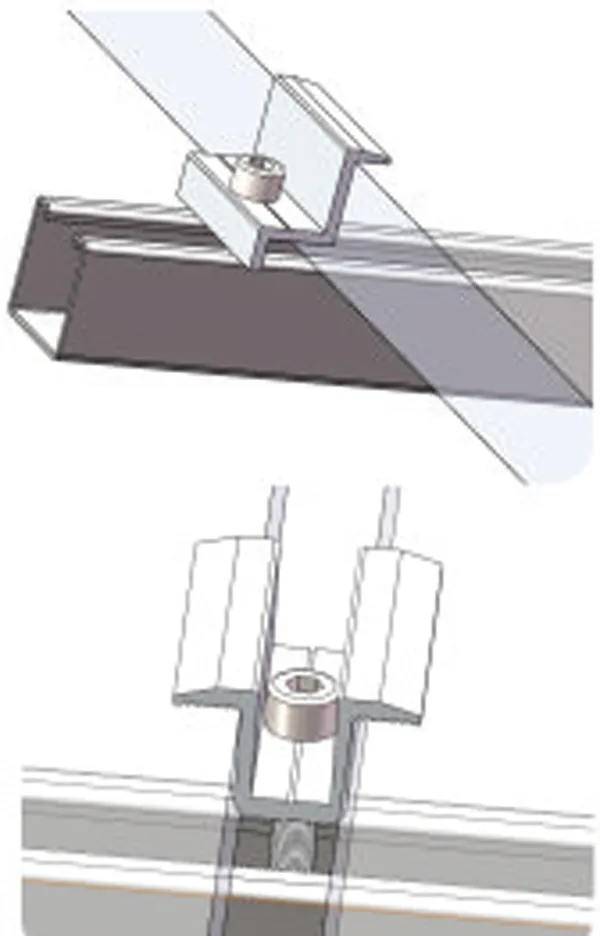

Pasos de Montaje

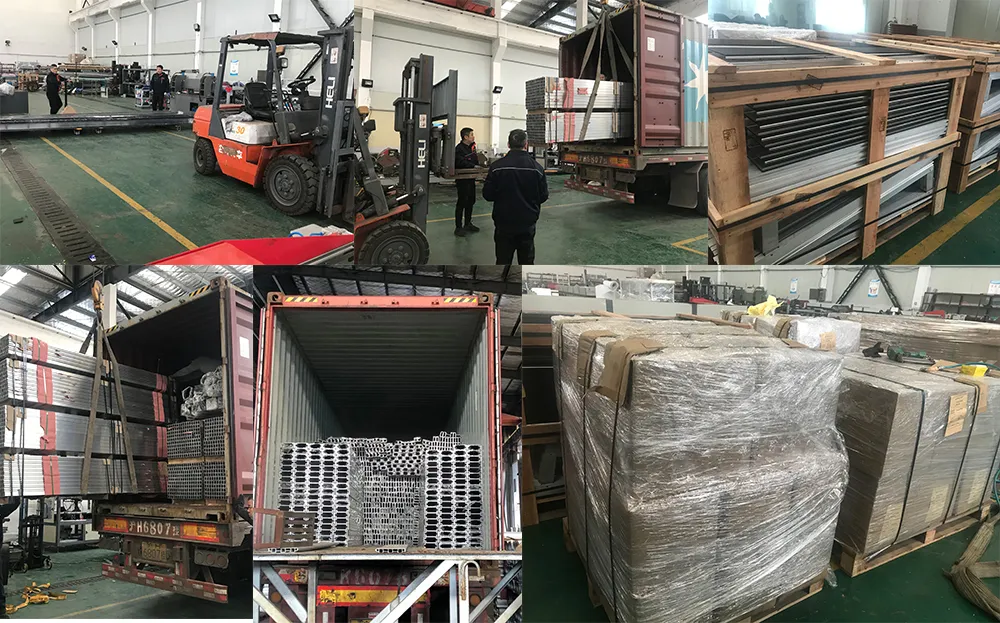

Embalaje y Envío

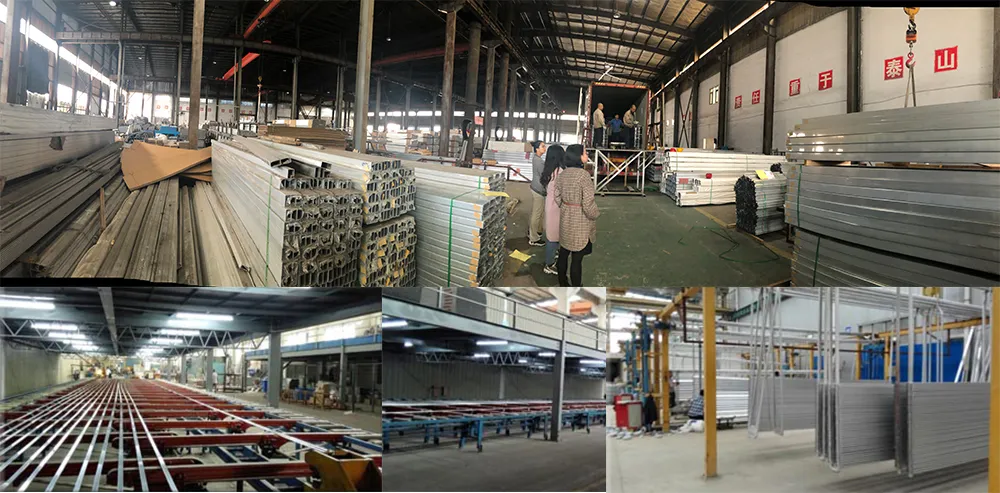

Nuestra Fábrica y Calidad

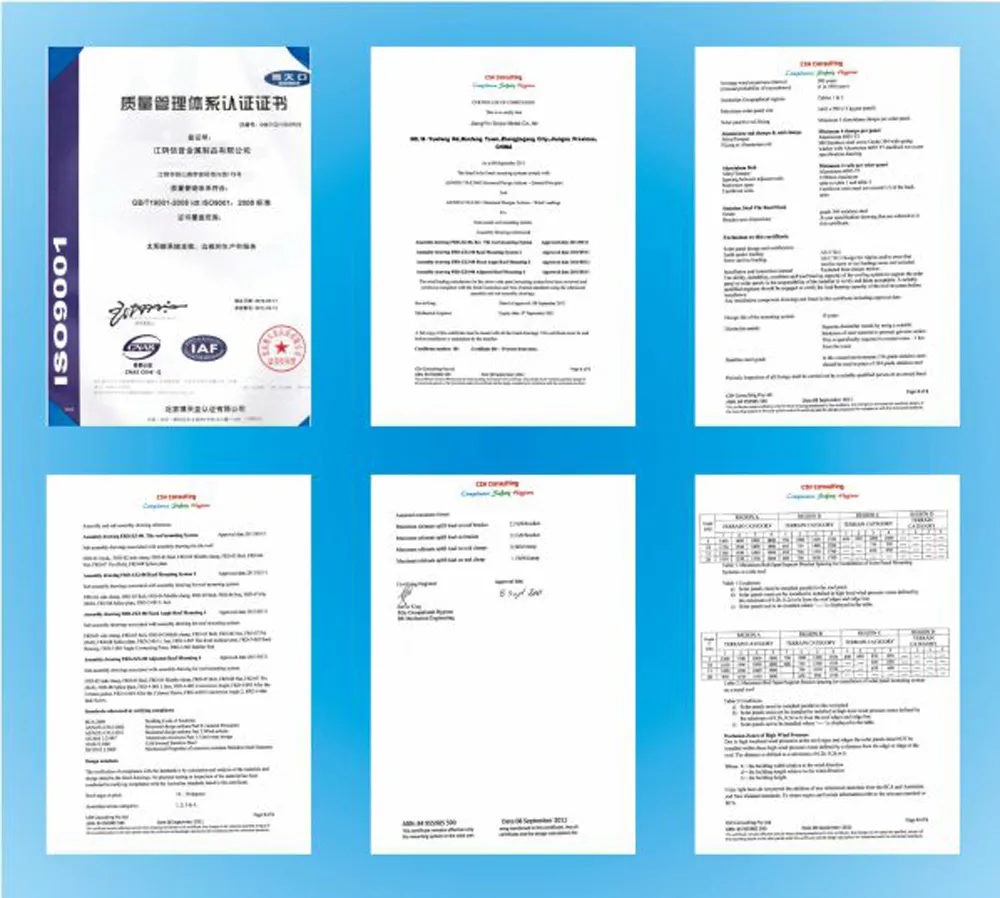

Visita de Clientes y Certificaciones
Para ayudarle a obtener el sistema adecuado, por favor ofrezca la siguiente información:
- ¿Dimensión de los paneles solares (longitud*anchura*grosor)?
- ¿Disposición de los paneles solares (Array)?
- ¿Dónde instalar (qué tipo de techo o tierra)?
- ¿Ángulo de inclinación?
- ¿Algún requisito sobre la carga de viento y la carga de nieve?
Preguntas Frecuentes (FAQ)
¿Cuál es su cantidad mínima de pedido (MOQ)?
Nuestro MOQ es de 500kg para productos generales y más de 5 toneladas para nuevos desarrollos de productos.
¿Pueden fabricar perfiles de aluminio basados en dibujos?
Sí, contamos con ingenieros profesionales para diseñar dibujos CAD y establecer moldes personalizados según las necesidades específicas de cada cliente.
¿Con qué certificaciones y estándares cumplen?
Contamos con certificación ISO. Nuestros productos cumplen con los estándares DIN, AAMA, AS/NZS y China GB.
¿Cuál es el plazo de entrega para muestras y producción?
La apertura de nuevos moldes y muestras gratuitas toma de 2 a 3 semanas. La producción en masa tarda entre 3 y 4 semanas tras recibir el depósito y confirmar el pedido.
¿Cómo es el proceso de embalaje de los productos?
Normalmente utilizamos películas de compresión o papel kraft, aunque también podemos adaptarnos a los requisitos específicos de embalaje de los clientes.
¿Cuáles son las condiciones de pago aceptadas?
Generalmente operamos mediante T/T (30% de depósito y saldo antes del envío). También aceptamos cartas de crédito (L/C).
